Manufacturing Sample Dashboard

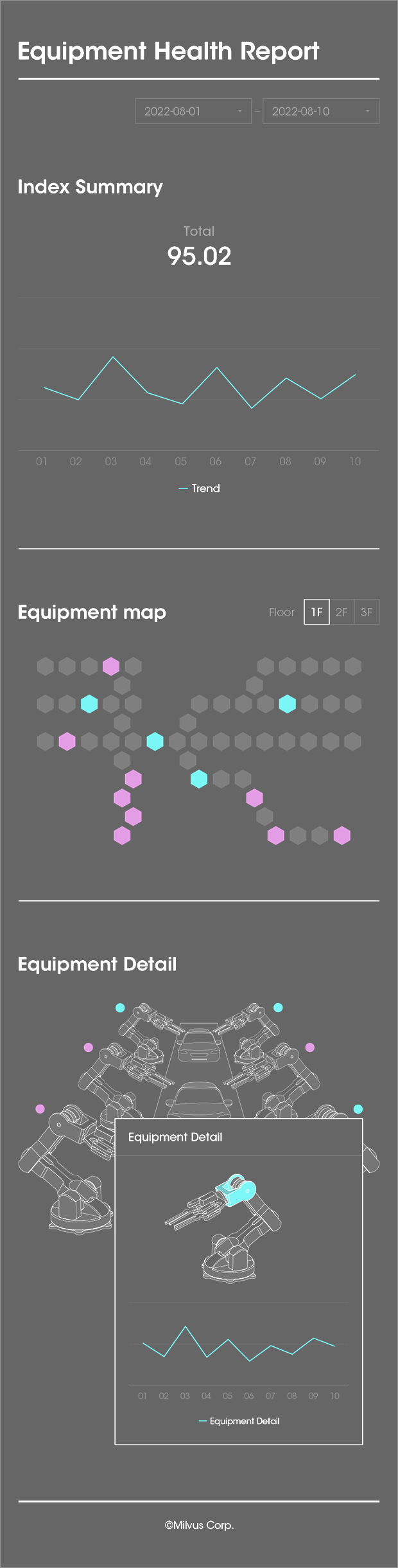

• 작업지표 모니터링

  클릭 기반 필터링을 통해
  공정 전반의 주요 현황을 모니터링합니다.

  ①선택한 기간 내 공정의 종합 지표 수치와 트렌드를 확인할 수 있습니다.
  각 팀 별 지표를 필터링하며 비교분석 할 수 있도록 구성되어 있습니다.

  ② 실제 공정 배치에 대한 Hexa map이며, 각 육각형은 하나의 작업구역을 의미합니다.
  특정 작업구역을 클릭 시, 구역에 대한 세부 지표가
  우측 Equipment Detail에 표시되며, 이상 없는 구역은 초록색,
  이상이 있는 구역은 빨간색으로 표시됩니다.

  ③ 카테고리와 결제수단별로 매출의 비중과 추이를 확인할 수 있습니다.
  마우스를 오버하면, 해당 마크의 구체적인 매출 비율과 수치를 확인할 수 있습니다.

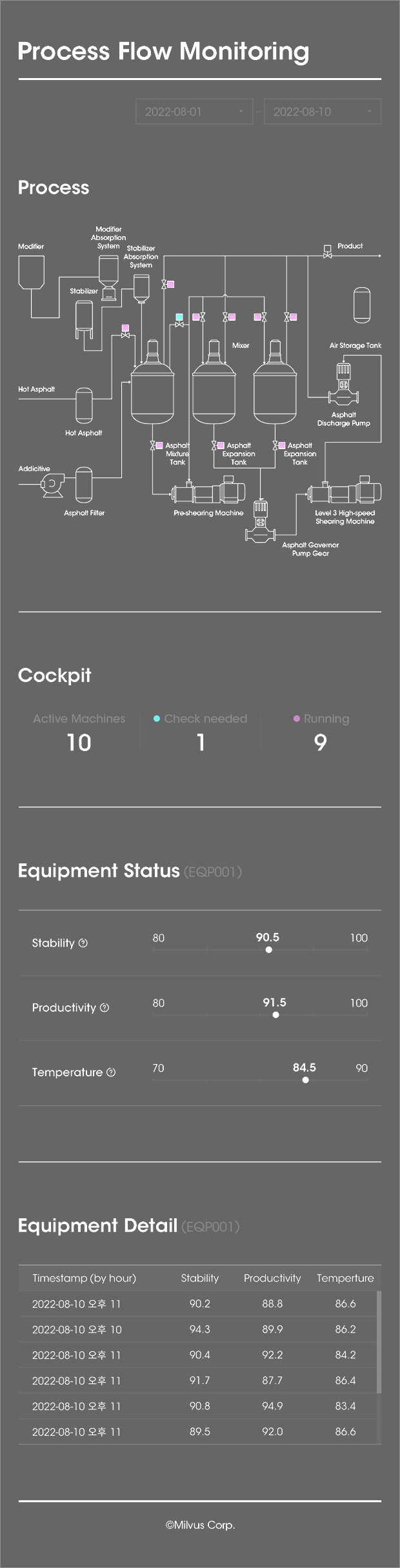

• 작업 흐름도

  공정흐름도를 기반으로 시각화하여
  문제발생 지점을 파악하기에 용이합니다.

  ①공정흐름도 상에 주요 병목현상 발생 지점 또는 중요 공정이 위치한 지점을 표시한 뒤,
  해당 부분의 데이터를 집계하여 이상 여부를 직관적으로 파악할 수 있습니다.

  ② 가동 장비에 대한 현황 및 장비 별 주요 지표를 확인할 수 있습니다.
  좌측의 장비를 클릭하면 해당 장비에 대한 지표들이 표시되며,
  지표에 대한 평균 값과 현재 값이 전시됩니다.

  ③장비에 대한 Detail 지표를 표 형태를 통해 확인 할 수 있으며,
  문제가 있는 지표의 경우 빨간색으로 표시됩니다.

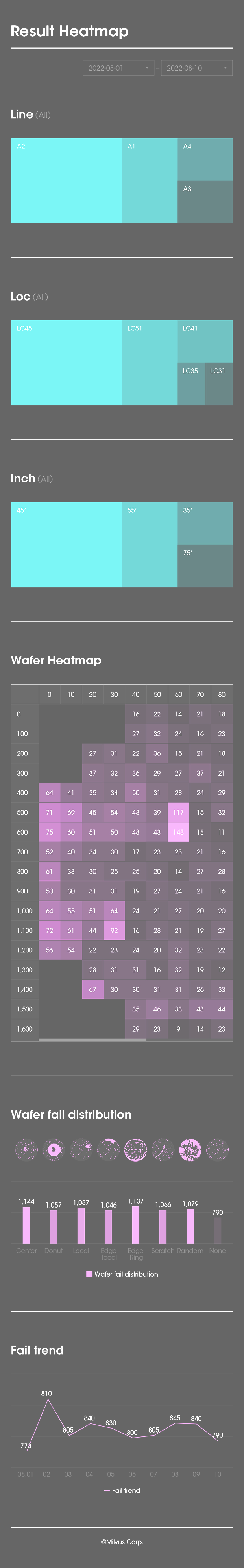

• 불량 파악

  생산품의 불량 발생 결과를 시각화 하여
  불량 위치를 파악하기에 용이합니다.

  ①Line, Location, Equipment에 대한 필터이며, 클릭 시 해당 데이터가 필터링 됩니다.

  ② 웨이퍼(반도체 집적회로의 핵심재료)의 위치별 불량 발생 결과를 시각화 한 히트맵이며,
  불량이 많이 발생한 위치는 진한 색상으로 표시됩니다.

  ③불량 웨이퍼 발생 원인의 유형별 분포 그래프와 결품 횟수 트렌드를 통해서
  Ad-hoc 분석을 진행할 수 있습니다.

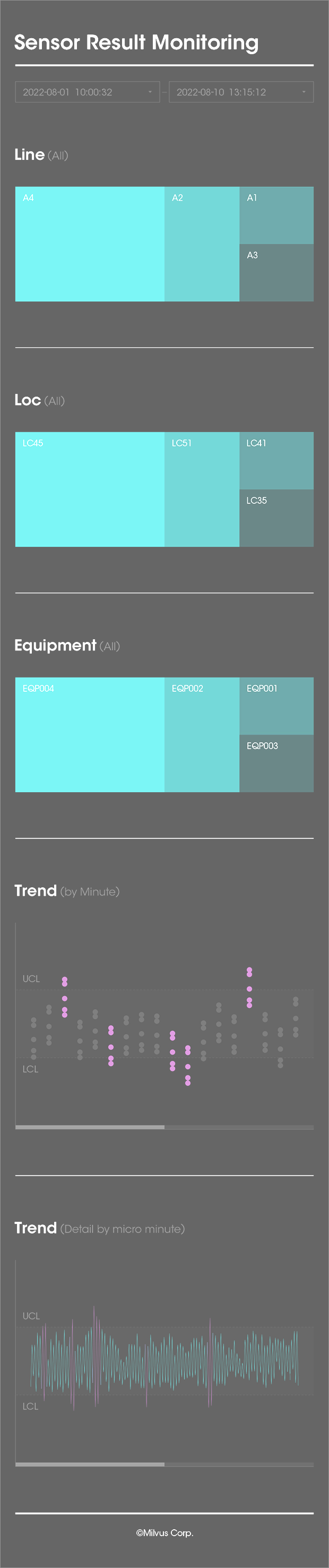

• 이상치 모니터링

  특정 지표 트렌드를
  Millisecond 단위까지 시각화하여
  이상치에 대한 일시적/연속적 발생
  여부에 대하여 확인합니다.

  ①Line, Location, Equipment에 대한 필터이며, 클릭 시 해당 데이터가 필터링 됩니다.

  ② 기간 내 평균 값을 초 단위 트렌드로 확인할 수 있습니다.
  특정 지점 선택 시 하단에 밀리초 단위 트렌드 그래프가 표시됩니다.
  그래프에 UCL(upper control line) · LCL(lower control line)을
  설정 및 변경할 수 있어 가변적인 분석이 가능합니다.
